掛籃施工安全監控管理系統




近期，由湖北三思科技承接的江西現場掛籃施工安全監控管理系統通過工程驗收并正式交付使用。

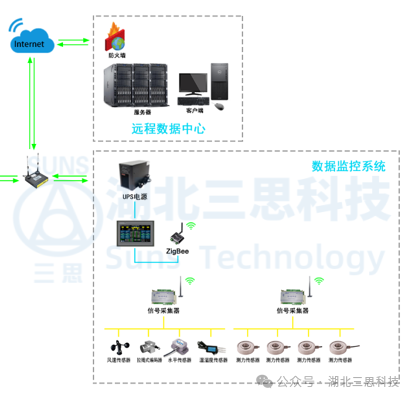

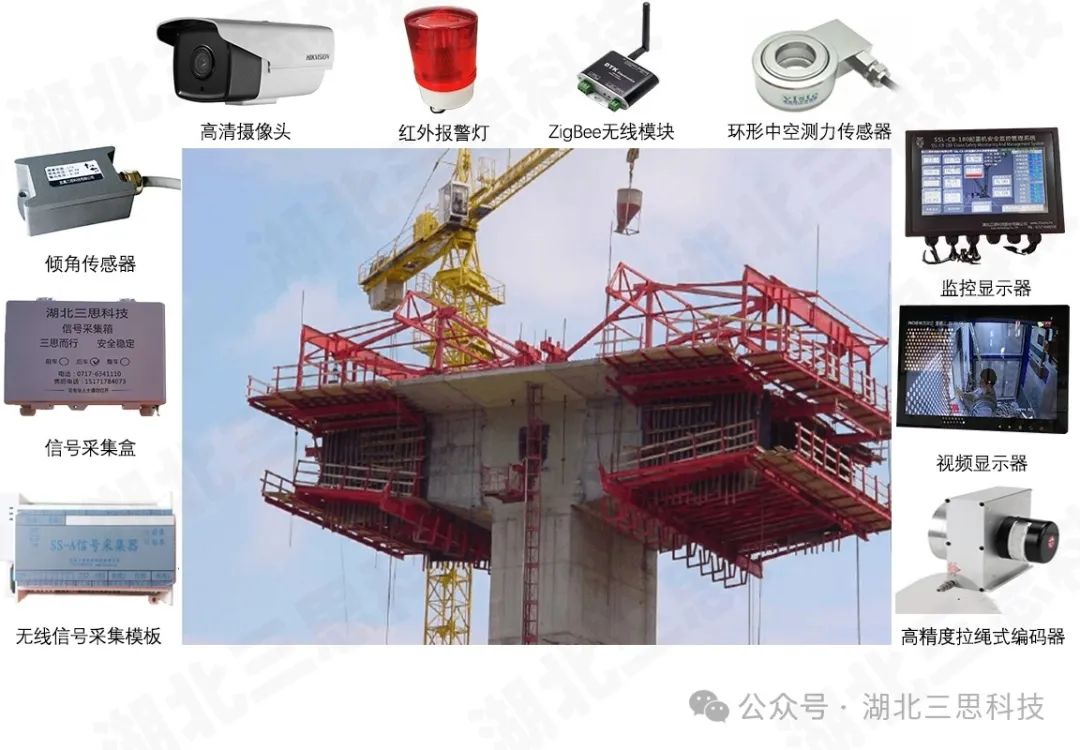

本掛籃施工安全監控系統由數據監控系統及遠程數據后臺系統組成，其總體方案如圖所示。

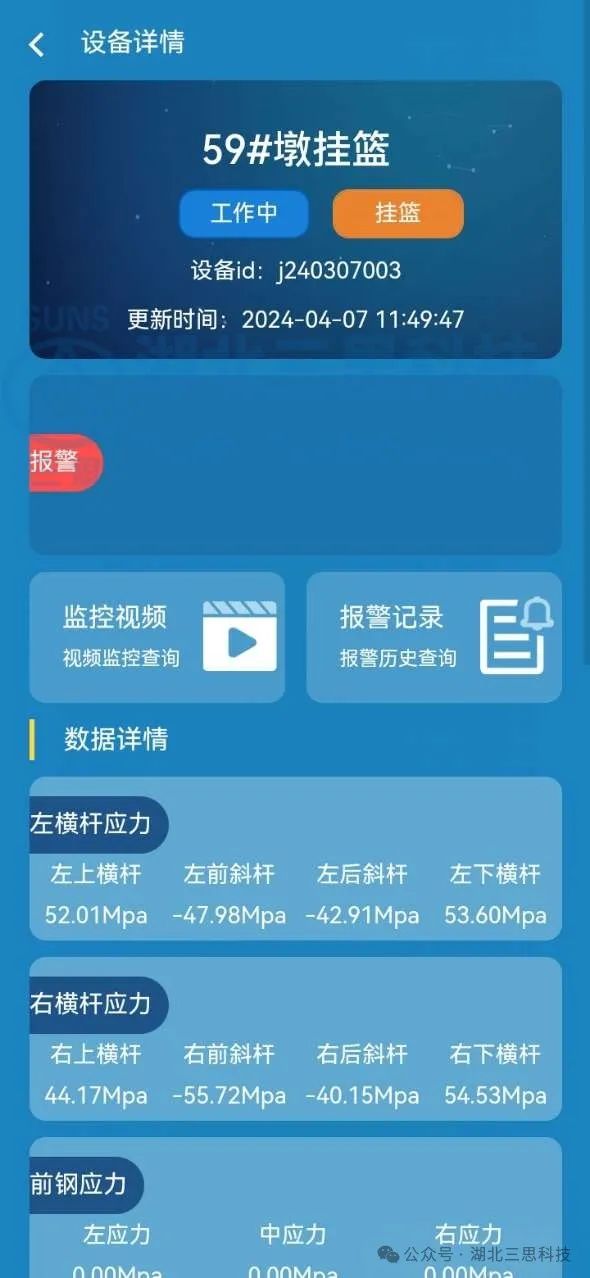

本系統帶有遠程數據后臺系統，管理人員可通過云平臺遠程查看施工現場情況，實時掌握施工進度及安全狀況，根據監控數據進行科學決策，合理調度資源，避免因人為因素導致的安全問題。同時，遠程監控也有助于提高應急處置效率，對突發狀況做出快速反應。

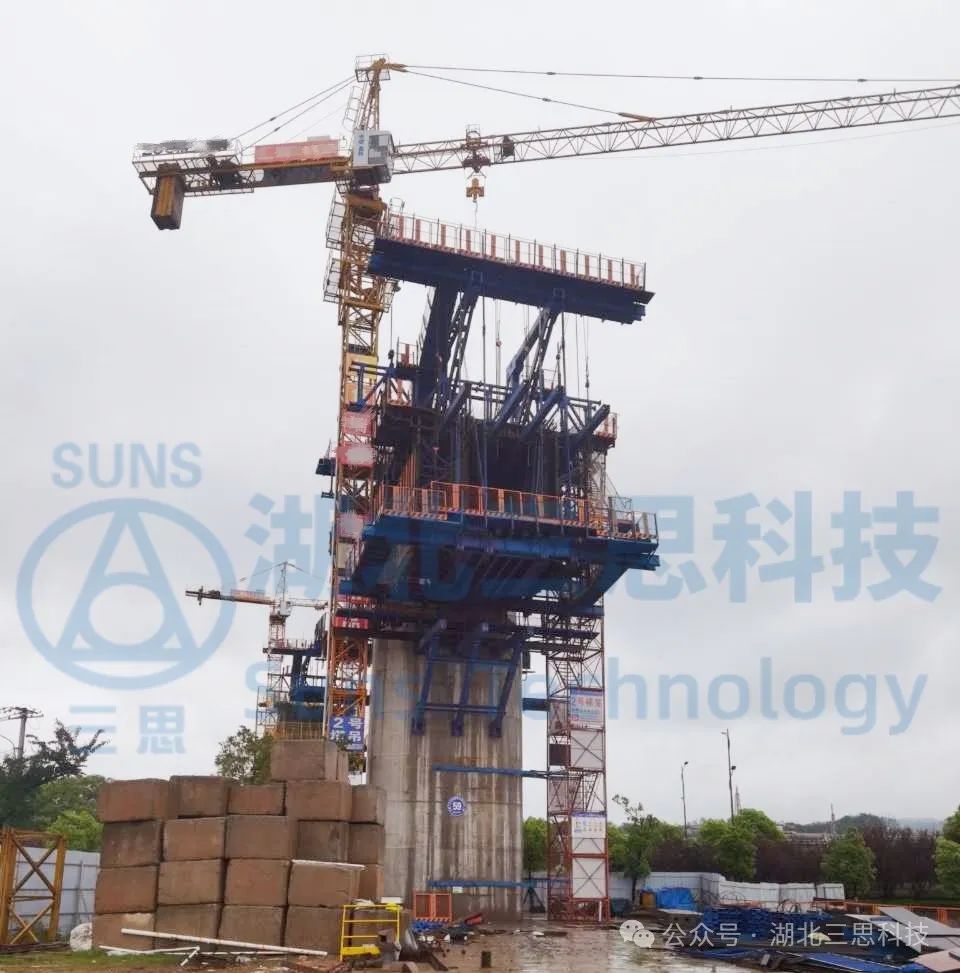

 現場實拍圖及功能介紹

數據監控系統主要是施工期間對掛籃錨固力、錨桿拉力、掛籃主構架整體水平垂直度、掛籃移動時油缸的壓力和前移量、澆筑混凝土溫濕度、環境溫濕度及風速等進行在線監測。當所監測的數據達到預警或者報警值時，發出聲光預警和報警信號，同時控制相應機構停止作業，保證現場作業的安全。


系統配備各類傳感器，對掛籃的主要應力點進行監測，了解其實際應力情況，以便與理論計算值進行比較。

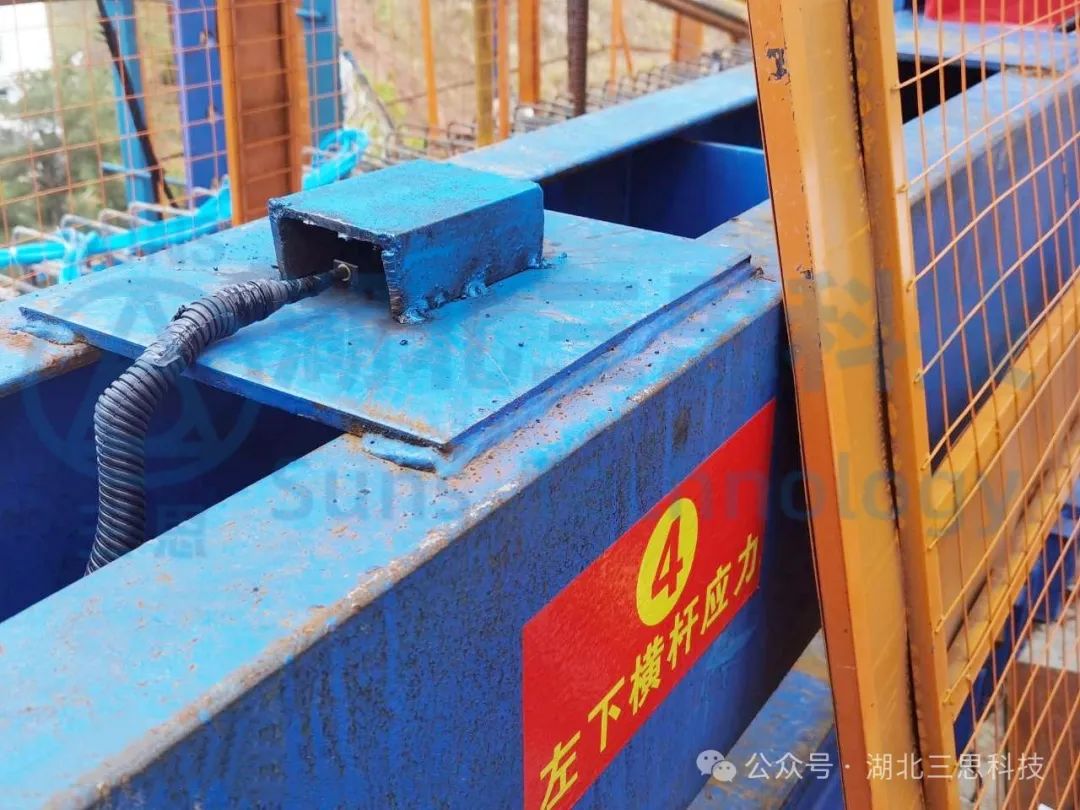

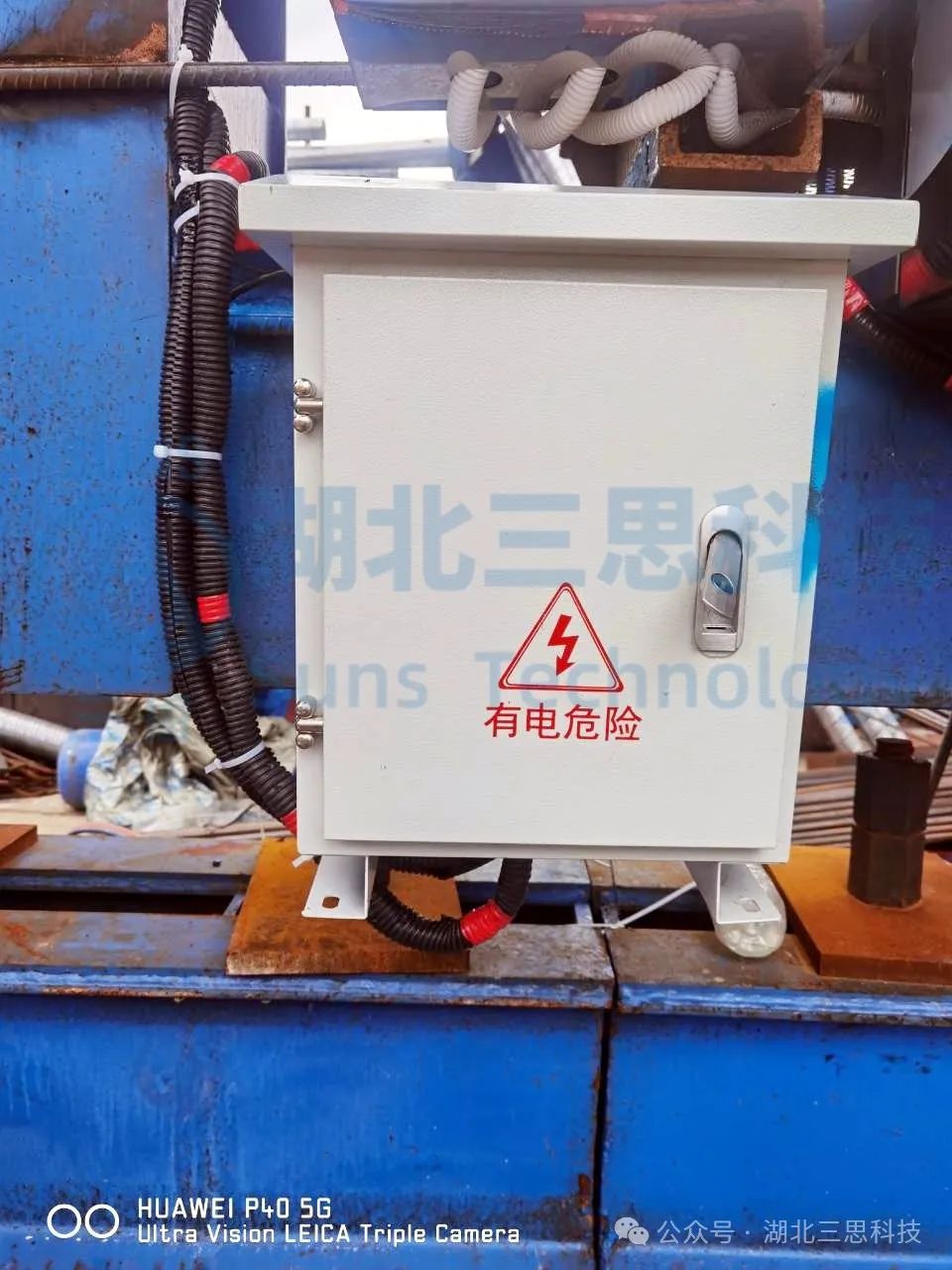

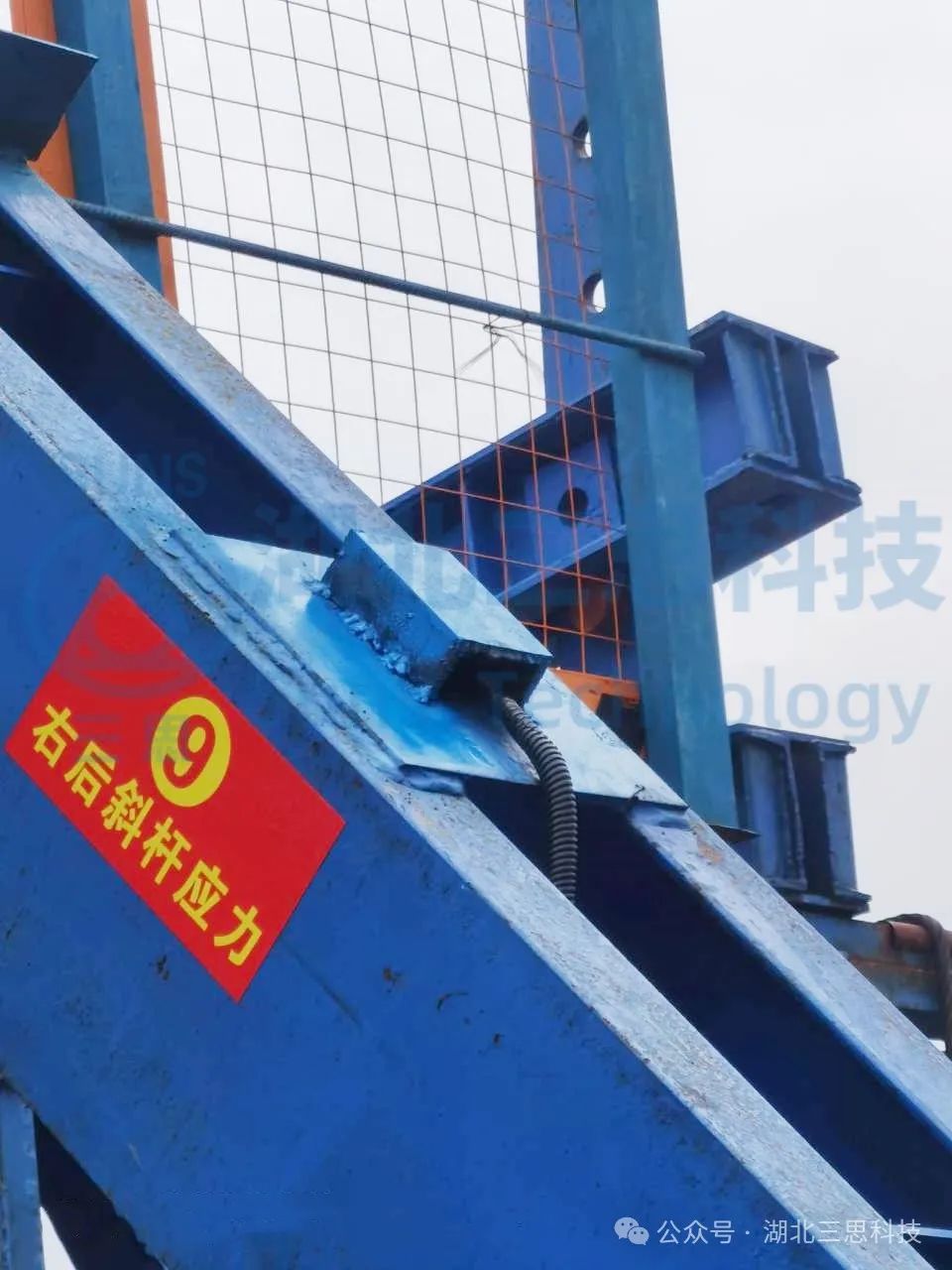

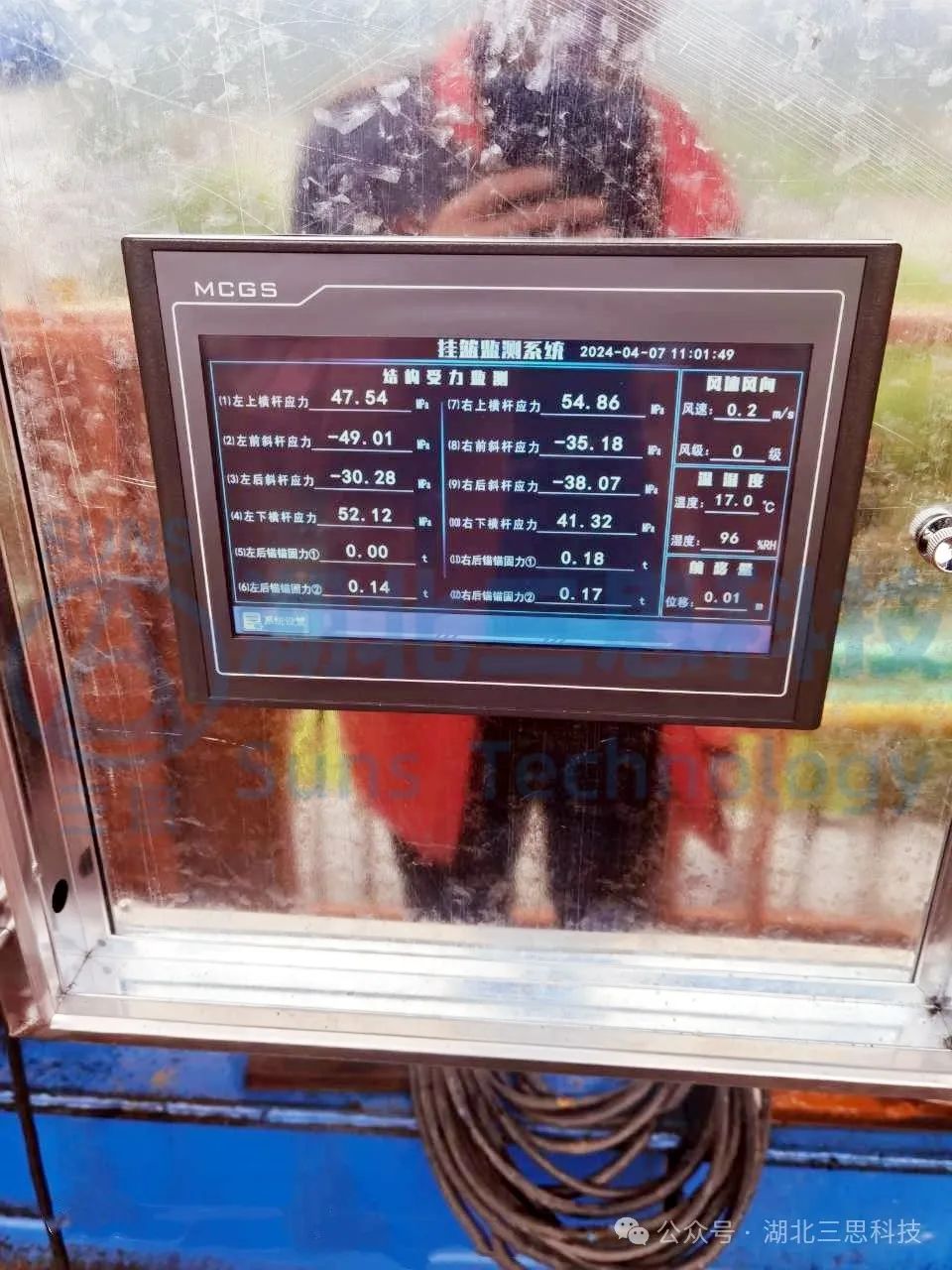

同時在應力過大時發出警報，以便采取措施，避免出現安全問題。在掛籃關鍵應力部位布置有應力傳感器，對施工中掛籃應力情況進行實時監測。所測量到的數據匯集智能數據采取終端，再通過無線方式傳輸?shù)胶笈_及終端設備，同時顯示到現場的顯示屏上或辦公室主控電腦上。

該系統具有預警、報警功能，如吊帶測應力不合理時，提前進行預警和報警，提醒相關人員調整其錨固部位螺栓，達到整體結構應力平衡。

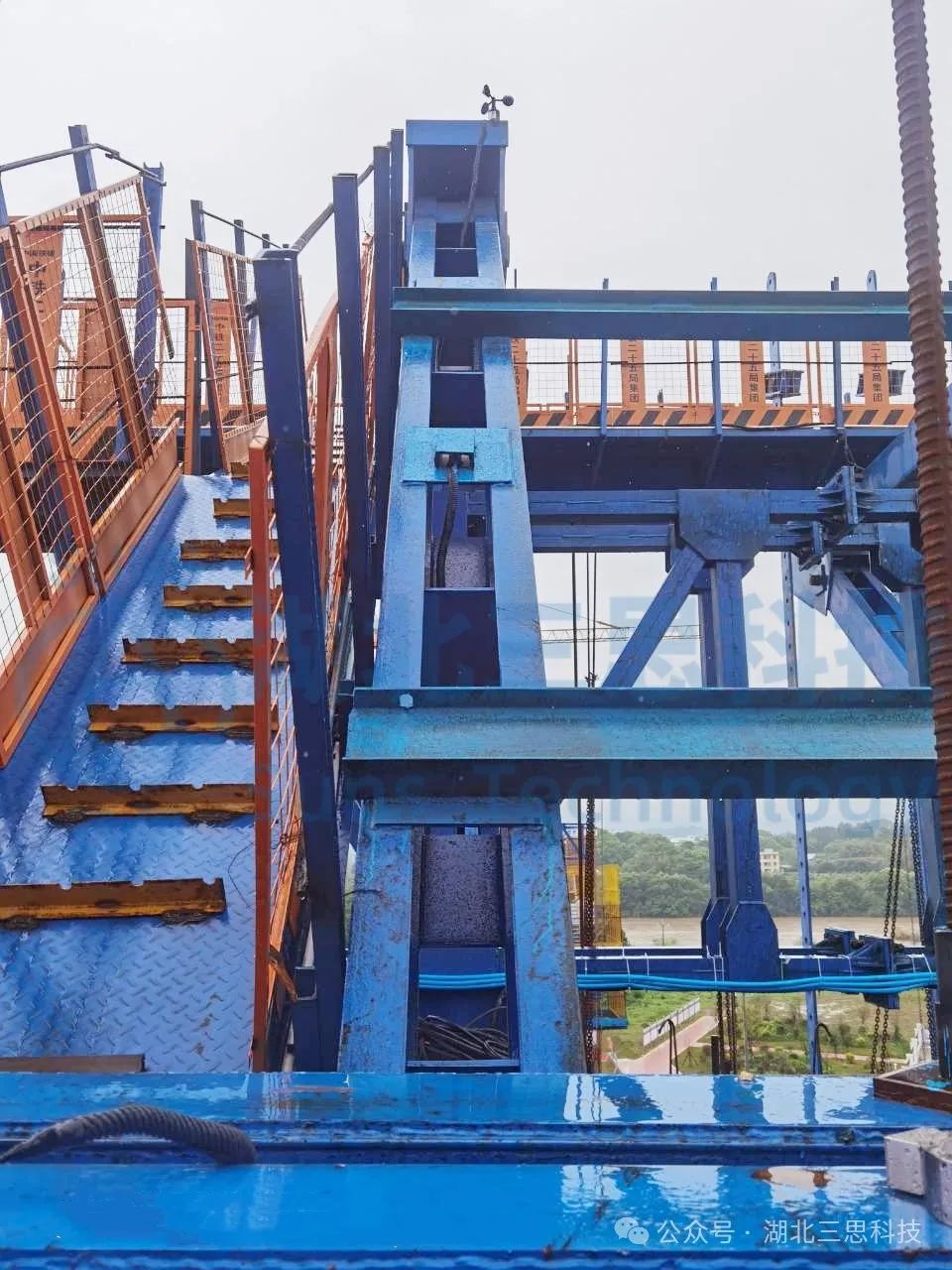

為保證掛籃施工在安全的天氣環境下進行，在掛籃施工現場安裝風速傳感器，并將現場所測的數據實時傳送給監控平臺上位機系統，在監控界面進行實時顯示。

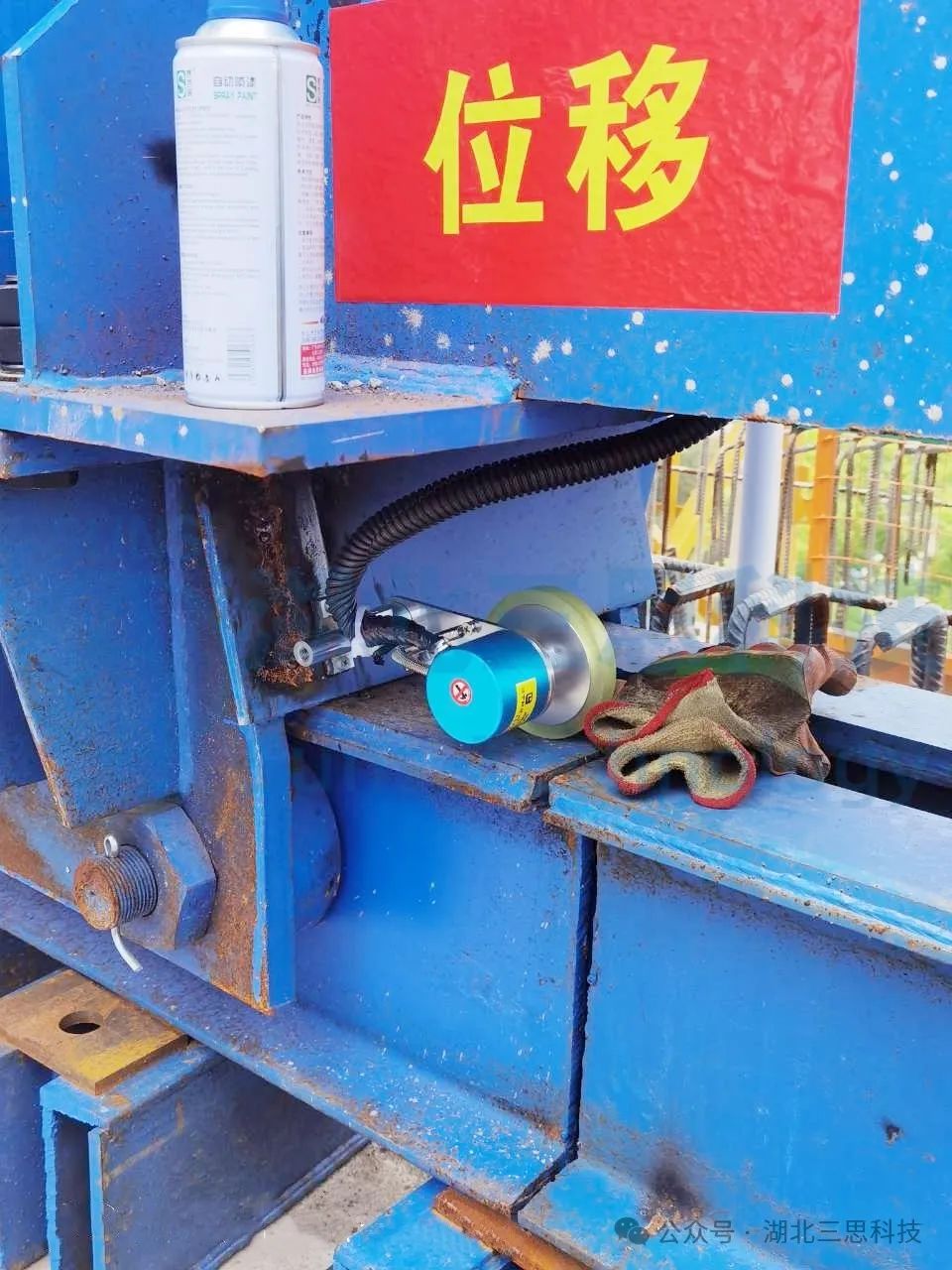

位移編碼器

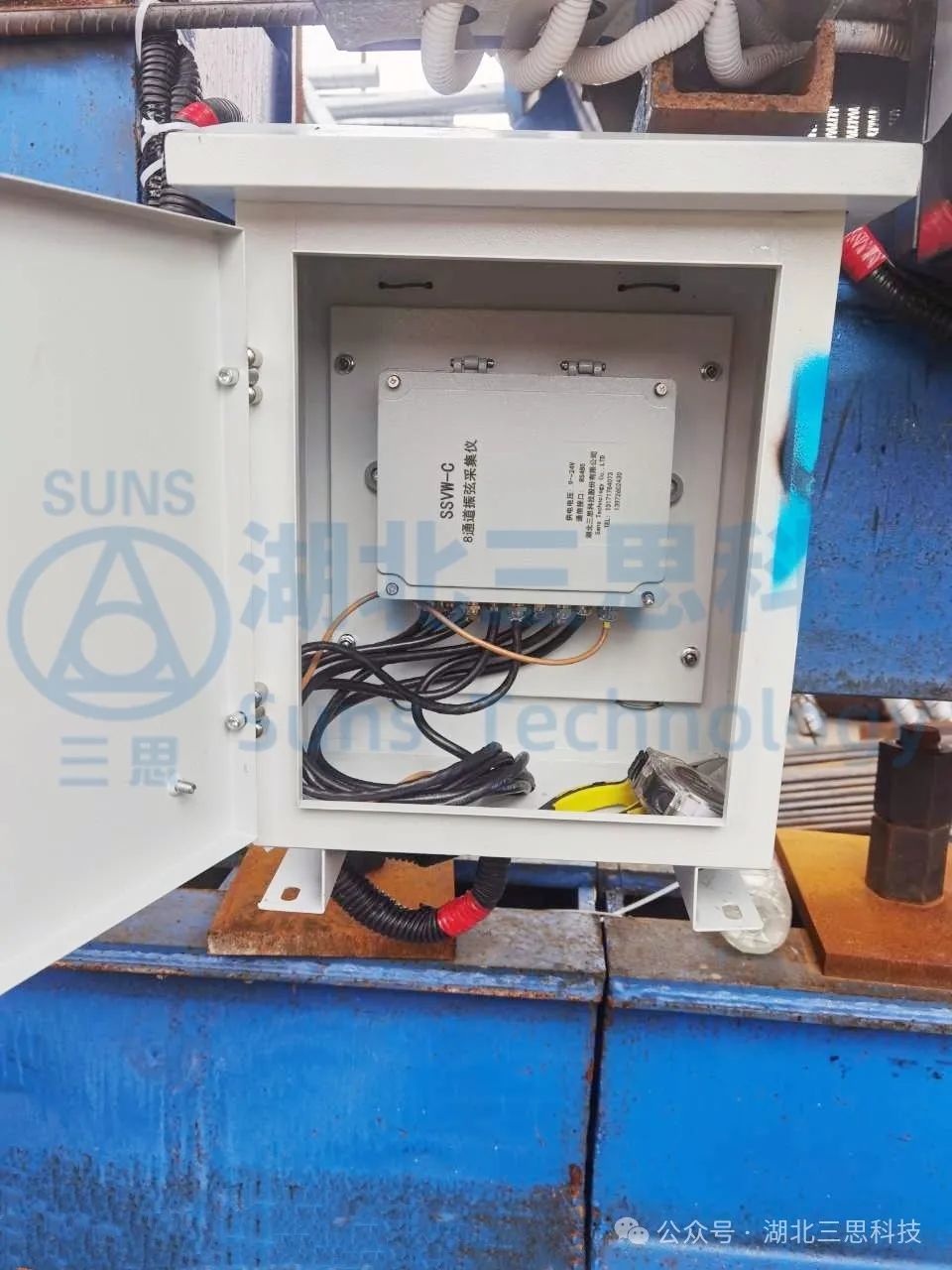

▲八通道振弦采集儀



振弦采集儀主要應用于應力與應變檢測系統中，采集各種振弦類傳感器的數據，上層采集系統通過485通信采用標準的Modbus協議即可獲取到連接在振弦采集儀中的各振弦傳感器的數據。本產品由湖北三思科技于2022年8月首次發表，并于2023年4月獲得該產品的軟件著作權。



 掛籃施工安全監控管理系統特點
